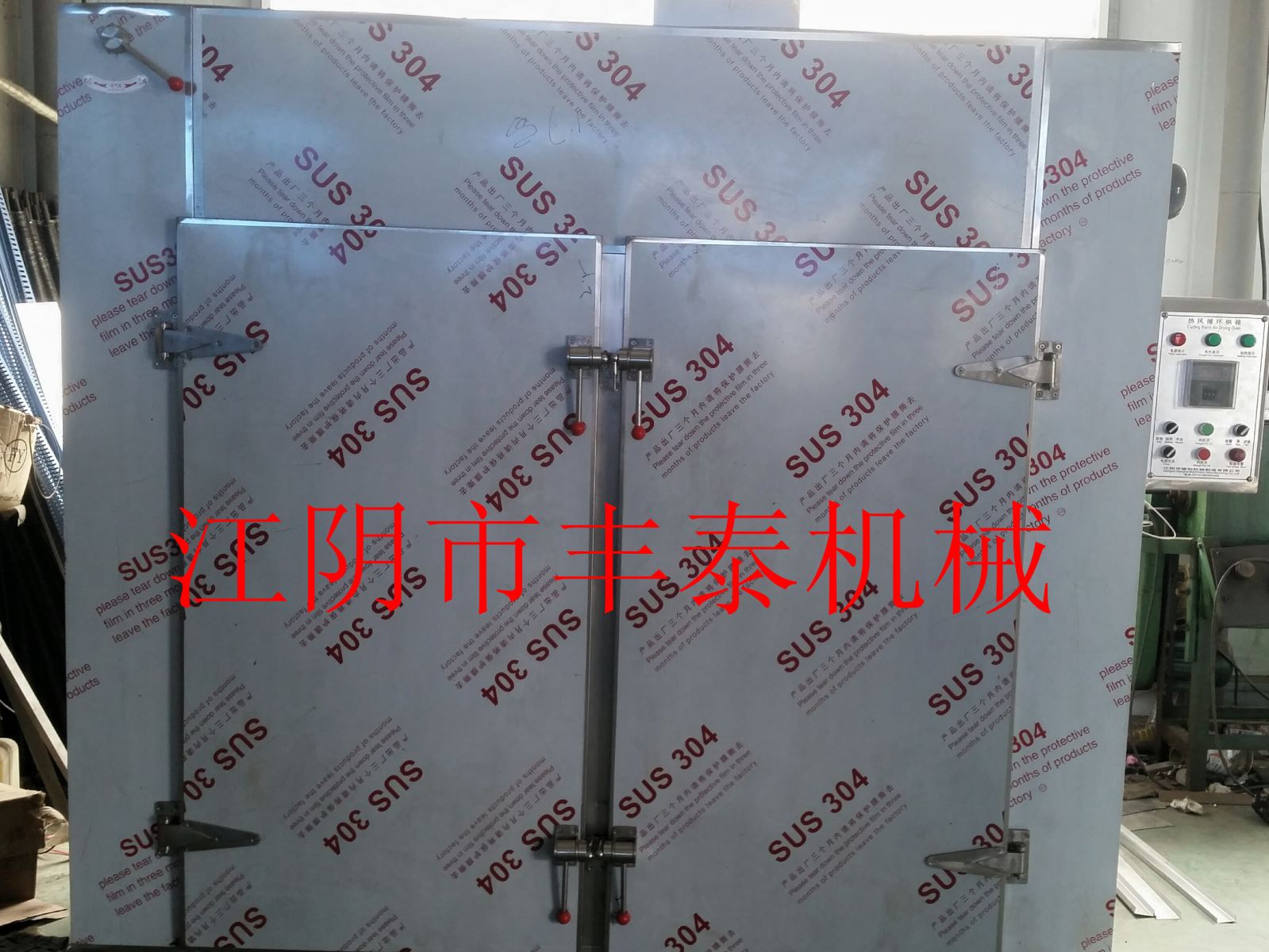

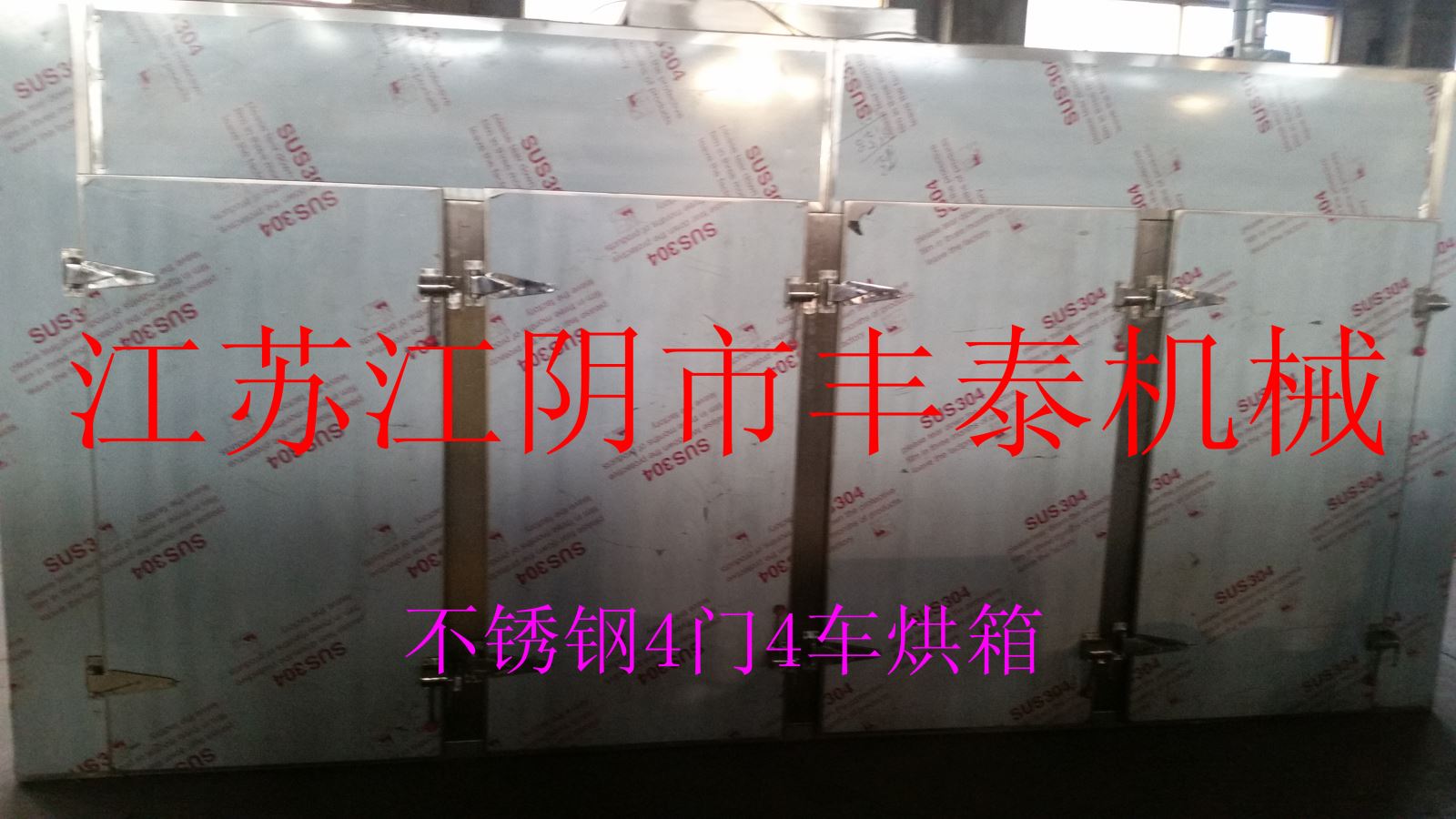

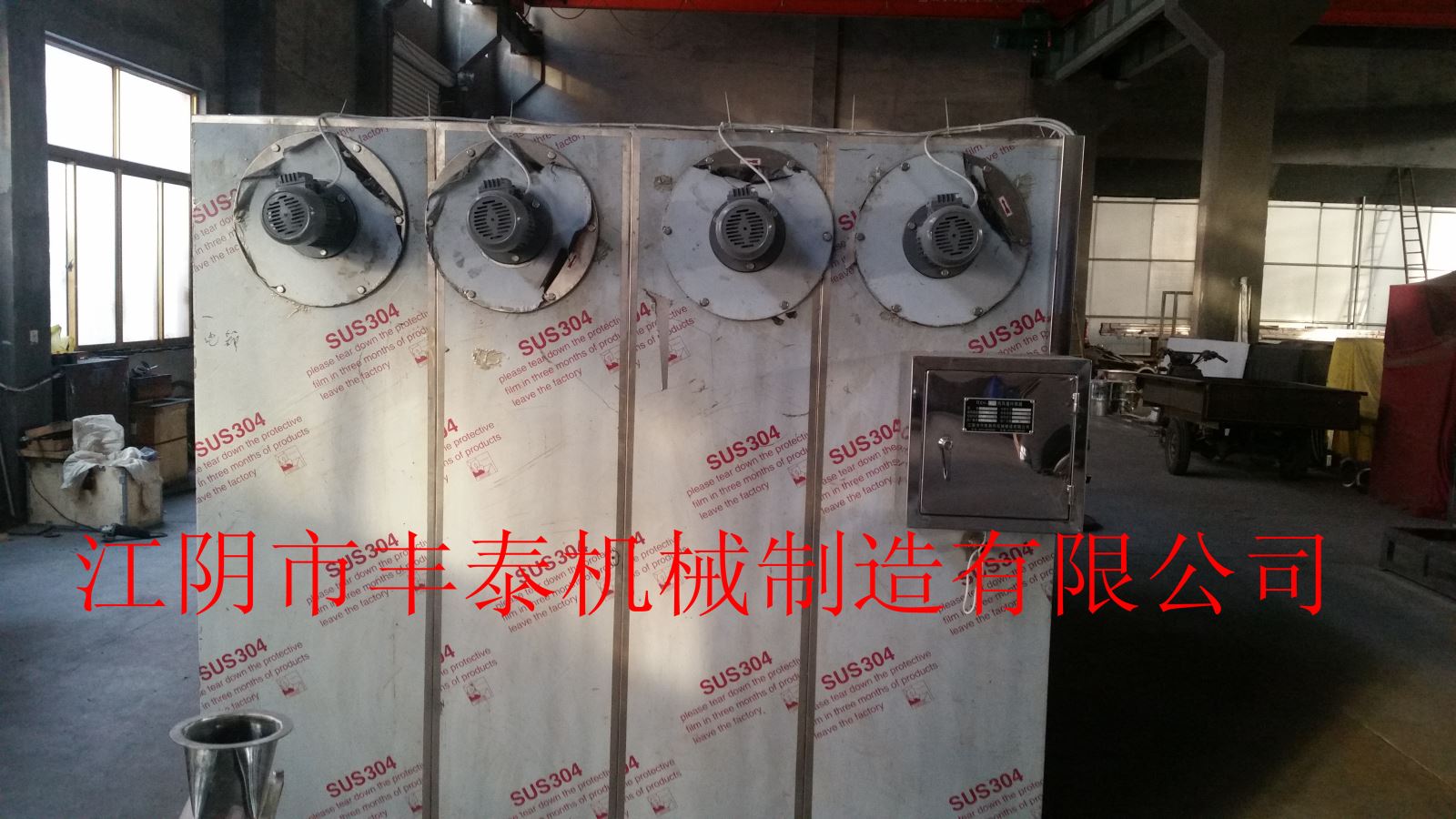

熱風循環烘箱
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
（一）、本系列烘箱采用蒸汽加熱器與遠紅外電加熱元件為熱能源，
蒸汽加熱器的 工作壓力為：0.8Mpa，禁止超壓使用。
（二）、若烘箱使用溫度要求達到 120~140℃，即蒸汽壓力應在
0.4~0.8Mpa 范圍內。若箱內溫度要求達到 80~120℃即蒸汽壓力應在
0.2-0.4Mpa 范圍內。
（三）、本系列烘箱要求三相四線制380V/220V 電源。
（四）、遠紅外電加熱元件電源電壓采用380V 和220V。
（五）、接通風機電源后啟動風機開關，視風機轉向應和標記方向
符號一致。
（六）、烘箱蒸汽管道與供汽管道接通后，烘箱使用時首先必須打
開疏水器旁通閥門，排放管道內可能殘留的雜物及冷凝水，以保疏水
器能正常工作。由于管道中有殘留物，電磁閥和疏水器初用時如發現 失靈，必須拆下清洗，待管道內潔凈后，才能保持正常運行。
七）、烘箱內左右兩側的百葉窗在調正葉片角度時，盡量使熱風 流通面積大，請注意最下部兩張葉片不要打開，從第三張開始向上， 其葉片開啟角度應逐漸增大，因百葉窗葉片調正正確與否，影響箱內 溫度。
（八）、烘箱內溫差調正的方法：
在烘箱內上、中、下位置放留點溫度計，其安放位置頂板向下
200 為上面測溫點，底板向上200 為下面?zhèn)葴攸c，其中點位置在中心 位置。關上烘門，打開蒸汽閥門和啟動風機進行升溫循環，約 30 鐘后取出溫度計，觀察中、上、下三點讀數是否在允許范圍內，如溫 差較大，則溫度高的部位其對應的葉片角度相應開小，相反，溫度低 的部位其葉片角度相應開大一點、直至調整到上下溫差基本相似，經 調整后的百葉窗，在沒有產生變動移位的情況下，則不需再進行調正。
（九）、烘箱上設置的排濕機構是用來排除箱內潮濕空氣的，排 濕時間待烘箱溫度升到你所需要的設定值后、即進行排濕，但排濕閥 中的開啟角度不能太大，一般排濕量要根據物料含有的水分量來進行。
（十）、整體運輸進行安裝的，由于運輸過程中各部件有移位現 象，使用時必須對部件進行調正，以保證烘箱的使用效果。
（十一）、CT 系列烘箱風管必須保溫，以減少熱量損失。
二、應用
本機為通用型干燥設備，適用范圍廣，應用于制藥、化工、食品、農副產品、水產品、輕工、重工等行業物料及產品的加熱固化、干燥脫水。如原料藥、生藥、中藥飲片、浸膏、粉劑、顆粒、沖劑、水丸、包裝瓶、顏料染料、脫水蔬菜、瓜果干、香腸、塑料樹脂、電器元件、烘漆等。
三、 使用說明：
1、按規定容量鏈接好三相四線制電源（主意風機轉向）或蒸汽進出管道及電磁閥，箱體必須良好的接地。

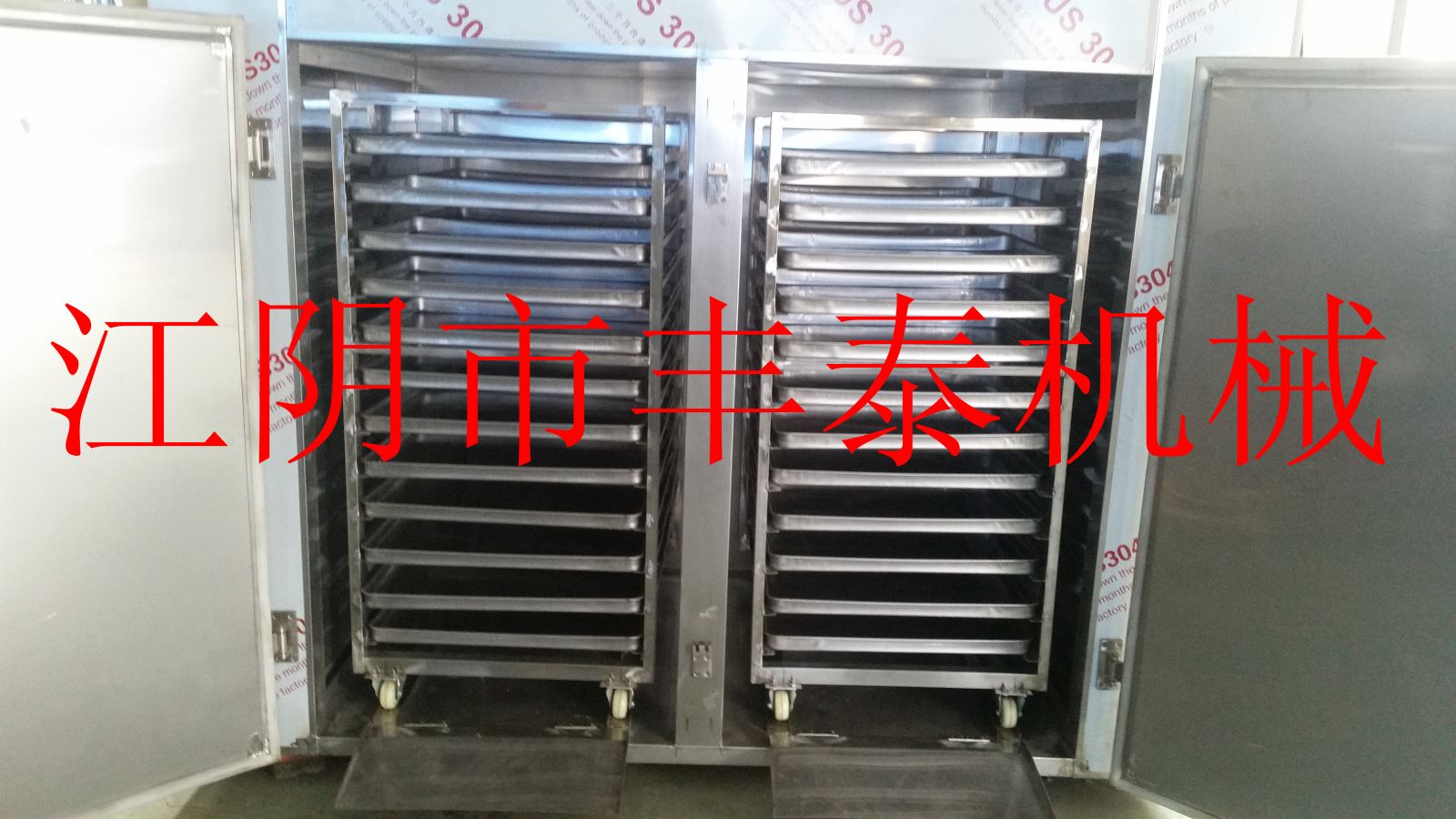

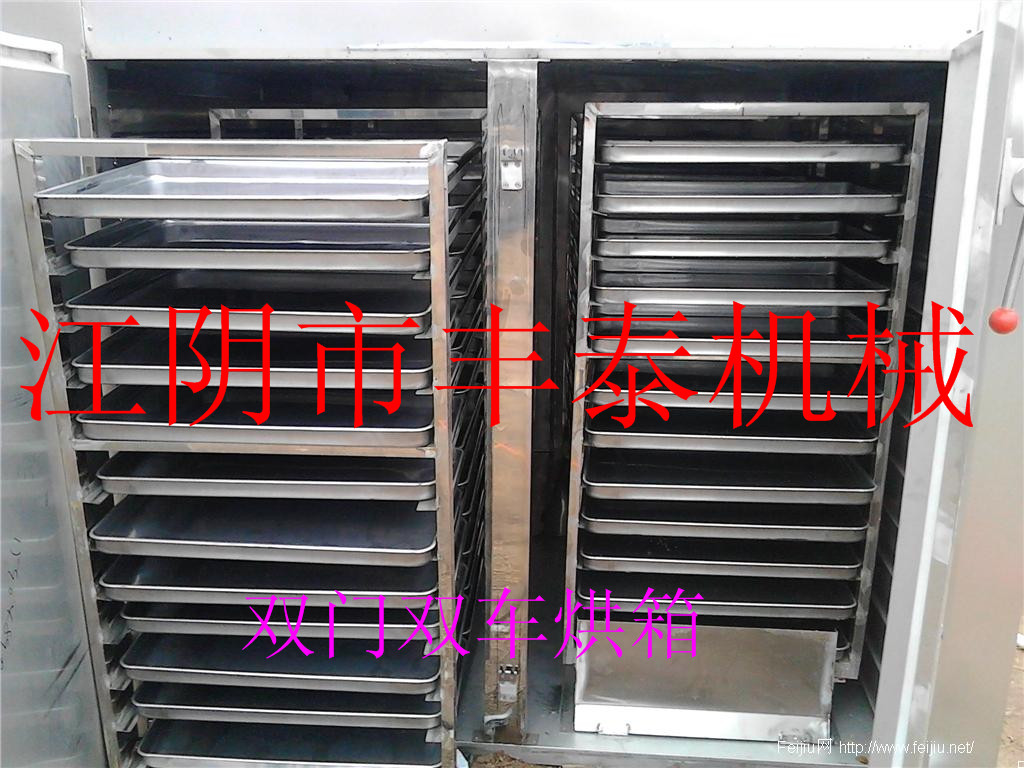

2、由于用烘車、烘盤裝好物料，關閉箱門。
3、將“手動、自動”功能開關K1置于“關”的位置，如是蒸氣、電熱兩用烘箱需將功能開關K2“蒸氣、電熱”置于您所用熱源種類位置。按“開”鈕則風機打開，溫控器顯示當時烘箱內溫度，這時如要求箱內溫度受人控制時，將“功能開關K1置于”手動位置，電源或蒸氣將自動接通、熱交換器開始發熱。箱內溫度開始升高，同時，溫控儀顯示箱內溫度，當達到您所需溫度時，可將功能開關K1置于“關”，則熱交換器停止加熱，箱內溫度不再升高，風機仍工作將箱內熱空氣循環。當達到所需溫度時也可按“關”鈕將烘箱全部關閉，停止工作。這時如要求箱內溫度穩定并保持一段時間，則將功能開關K1先置于“關”的位置，設定好所需的溫度值后（方法見4），將功能開關K1置于“自動”位，則箱內開始升溫，當達到設定溫度時自動切斷熱源，當?shù)陀谠O(shè)定溫度時再自動接通時間后，可將功能開關置于“關”位置，或按一下“關”鈕，使箱內停止加熱，整個工作過程中風機是一直工作的。
4、溫控儀設定方法：將“測量、設定”開關置于“設定”位，旋轉設定電位器，使顯示的數值為所需設定溫度值。將“測量、設定”開關置于“測量”位，溫控儀進入工作狀態，測試箱內實際溫度，當升到設定值時，自動切斷熱源，箱內溫度下降，低于設定值時自動接通熱源升溫，溫差為±1℃。
5、排溫方法：當箱內溫度上升到設定溫度時，物料溫度升高將其內德水份蒸發，使箱內充滿水蒸氣，此時應將排溫閥打開，排出水蒸氣待所排氣體中含水量較少后關閉排溫閥，繼續烘干。
6、箱內溫度分布調整，干燥過程中會出現箱內溫度分布不均勻，原因是：箱內氣流大的地方溫度高，反之則溫度低，可調整箱內兩側的每頁式鳳板的角度，來改變進出口的大小，達到改變電源氣流的大小，而使箱內溫度均勻。
四、技術參數
|
行業標準型號
|
型號規格
|
每次干燥量
(kg)
|
配用功率
(kw)
|
耗用蒸汽
(kg/h)
|
散熱面積
(m2)
|
風量
(m3/h)
|
上下溫差
(℃)
|

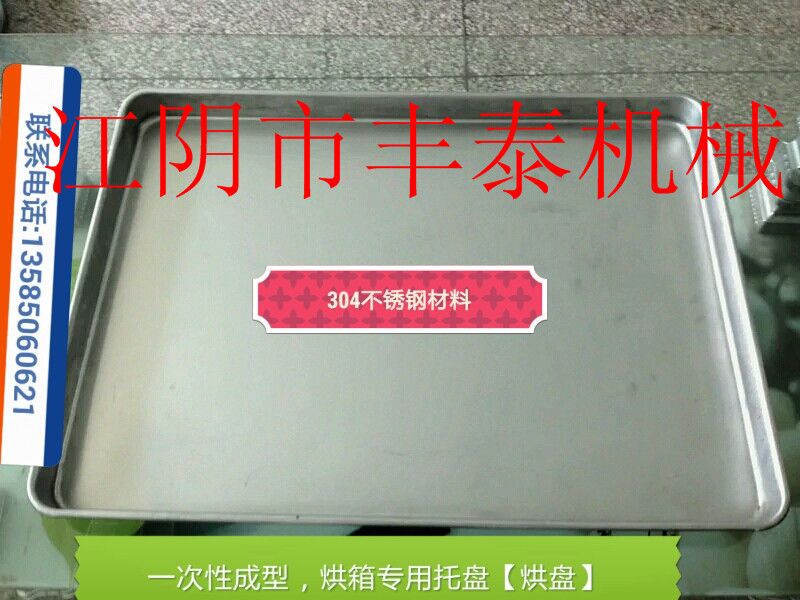

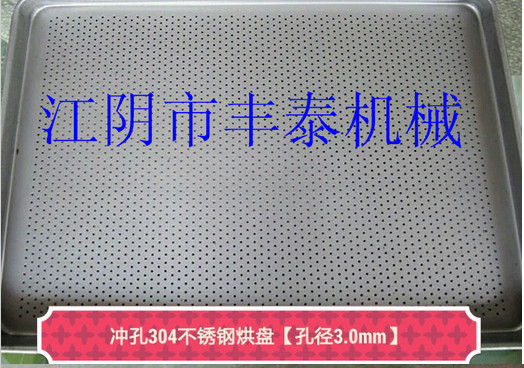

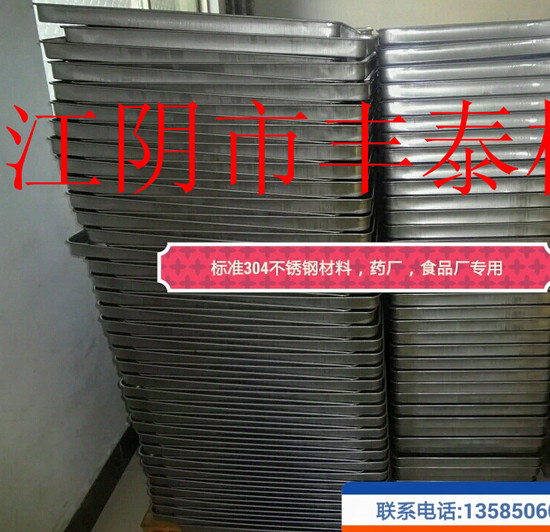

配用烘盤(只)
|

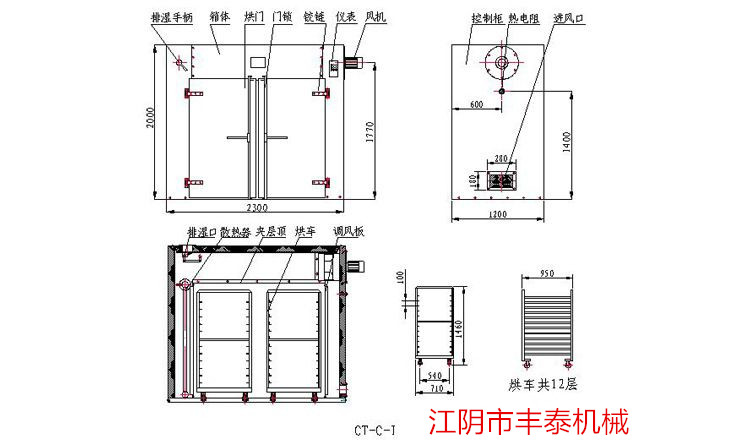

外形尺寸
面寬x深度x高
(mm)
|
配套烘車
(輛)
|
| RXH-14-B |
CT-I |
100 |
1.1 |
20 |
20 |
1400 |
±2 |
48 |
2430x1200x2375 |
2 |
| RXH-27-B |
CT-II |
200 |
1.1 |
40 |
40 |
5200 |
±2 |
96 |
2430x2200x2433 |
4 |
| RXH-41-B |
CT-III |
300 |
2.2 |
60 |
80 |
9800 |
±2 |
144 |
3430x2200x2620 |
6 |
| RXH-54-B |
CT-IV |
400 |
2.2 |
80 |
100 |
9800 |
±2 |
192 |
4380x2200x2620 |
8 |
| RXH-5-C |
CT-C-O |
50 |
0.45 |
10 |
10 |
3400 |
±2 |
24 |
1550x1000x2044 |
1 |
| RXH-14-C |
CT-C-I |
100 |
0.45 |
18 |
20 |
3450 |
±2 |
48 |
2300x1200x2300 |
2 |
| RXH-27-C |
CT-C-II |
200 |
0.9 |
36 |
40 |
6900 |
±2 |
96 |
2300x2200x2300 |
4 |
| RXH-41-C |
CT-C-III |
300 |
1.35 |
54 |
80 |
10350 |
±2 |
144 |
2300x3220x2000 |
6 |
| RXH-54-C |
CT-C-N |
400 |
1.8 |
72 |
100 |
13800 |
±2 |
192 |
4460x2200x2290 |
8 |
| RXH-18-C |
CT-C-IB |
120 |
0.9 |
20 |
25 |
6900 |
±1 |
48 |
1460x2160x2250 |
2 |
| RXH-41-B |
CT-C-IS |
專用烘瓶 |
2.2 |
60 |
100 |
6900 |
±2 |
|
1140x6160x3240 |
6 |
| RXH-25-A |
|
高效高溫遠紅外滅菌烘箱 |
1200x1000x1600 |
1 |
