| 品牌 |
江陰市豐泰機械 |
型號 |
YM50,UTM20 |
適用物料 |
熱敏性物料,動物胎盤,動植物提取物,熱熔膠,色母等 |
| 應用領域 |
粉末涂料,保健品,醫藥，化工、食品等等 |
生產能力 |
100~3000（kg/h） |
主軸轉速 |
2000~12000（r/min） |
| 進料粒度≤ |
3~10（mm） |
電機功率 |
45（KW） |
出料粒度 |
0.5~0.001（mm） |
【機械配置說明】
1. 所有機械與物料接觸部分達到衛生級標準。

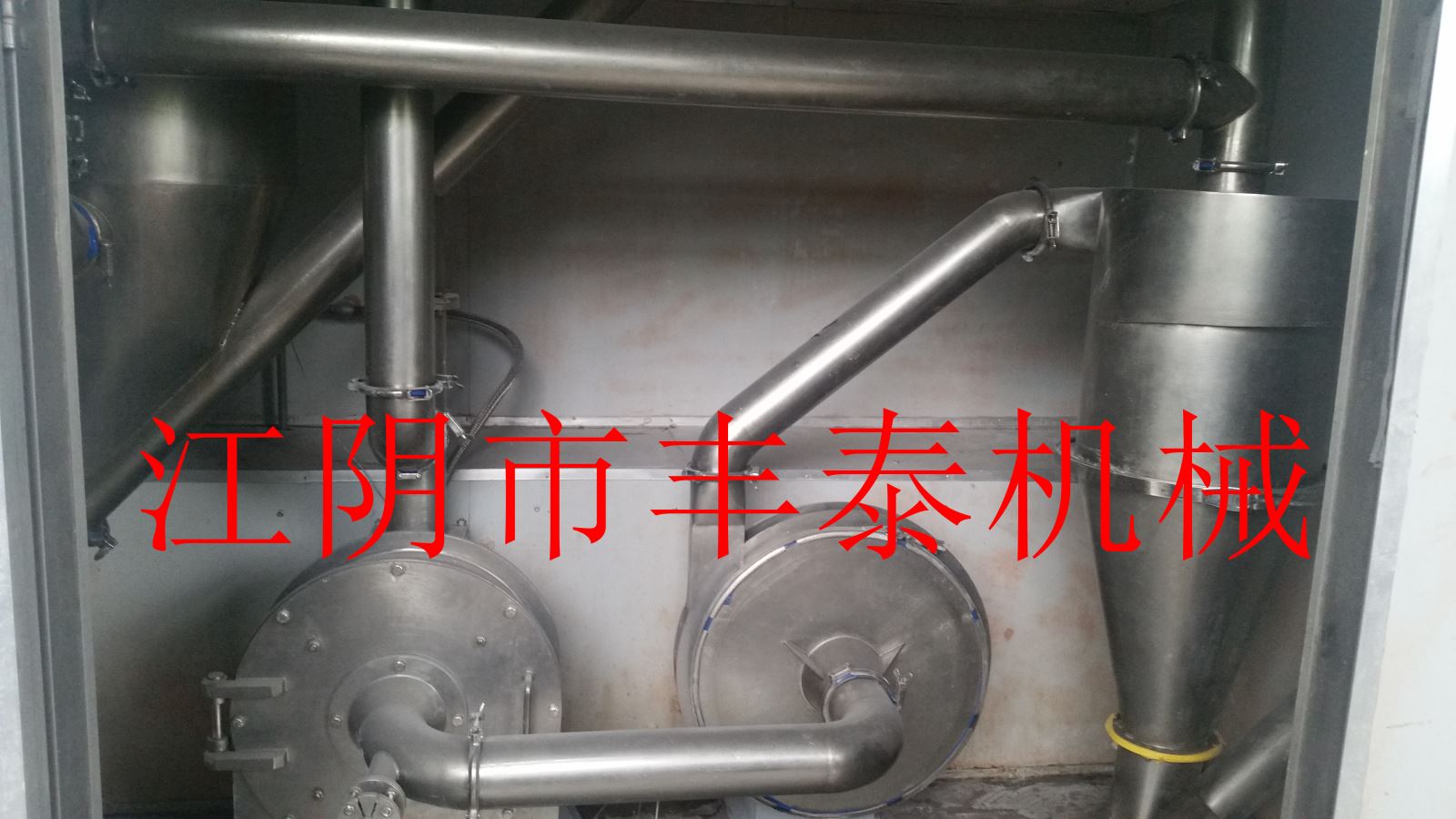

2.變頻器采用國內知名品牌，全套機械總組成：預冷料倉、送料機械、主機粉碎集合體、出料風機、分級機、旋風分離器、回流泵、出料機械、冷媒輸入管道閥門、低溫表、電控裝置。
3.主機45KW電機采用55KW通用重載型變頻器。整機連防護欄高度3200；出料高度700~1300mm。
4.氣流篩、旋轉篩、振動圓篩等篩分機械用戶另配。
5.標準配置系統分級機采用龍噴式；可根據客戶安裝蝸殼式分級機。
6.用戶可根據需要另行搭配機械與電器組成。
7.YM系列深冷式粉碎機采用外界媒體冷凍方式，是解決在常溫下無法粉碎的物料采用外界物冷凍被粉碎物的粉碎技術。也可運用在成保持、防爆等領域。本機通過液氮、壓縮空氣、冷氣機等的冷源于物料進行熱交換。
【結構組成】：
1、YM、UTM系列粉碎機采用預冷料倉對物料進行預冷，預冷料倉安裝精密液態氣體氣化裝置，在液態氣體氣化過程中對物料強制冷卻。
2、采用螺旋式進料機將已經達到冷卻脆化的物料送入粉碎機腔。
3、獨立的滾動副保證機器在低溫環境下的運轉正常，冷媒再注入式補償對物料在粉碎過程中產生的熱量相抵消，冷媒的注入量通過低溫閥門調節，粉碎物料時產生的高壓氣流與冷媒失壓膨脹的氣流通過粉碎機靜止分級器的旋向窗口排出機腔。物料粉碎后達到所需要的細度同時順同氣流進入出料系統，交粗的物料撞擊到靜止分級器葉片反彈回粉碎機腔，達到粗步分級效果。
4、出料牽引系統：采用空氣牽引方式通過管道將經過主機粉碎的物料排出主機。
5、內氣流分級：通過引風機將物料連同膨脹氣流送入外分級器，調節分級器葉輪轉速，可以達到我們需要的細度。內分級器的使用對用戶在分篩時減去了物料回溫的時間、減少人工、縮短生產周期、減少使用場地，粉碎后的物料可以直接進行包裝運輸?？蛻艨筛鶕?jù)實際需要選用內篩網式分級法；此法適用于超細粉分級，在200目以上的無料分級達到了 的效果，同時將冷源完全的利用起來。
6、內網篩分級法：內網篩分級法是通過在系統內安裝的動力篩網分級的方式進行分級。它與內氣流分級方法相同，此法適用于我們生產200目以下的顆粒分級。
【優點】：
本機通過高性能的液態氣體氣化裝置，在氣化過程中冷媒劑與物料產生熱交換，對剩余冷氣采用回流方式進行收集，各部采用管道閥門調節回流冷氣對粉碎機腔的空氣補償，物料的預冷、封閉輸送、封閉式分級、出料回流、冷媒使用率、動力源機構、粉碎運送過程的保溫已經達到了 效果。在能耗方面達到了國際 水平！
【運用領域】：
1、化工、涂層領域：金屬壁涂層領域：鐵氟龍、PA、PC、PU、PP、PE涂層用粉末；塑膠涂料：粘化物涂層、高結合涂料；靜音涂層：彈性體、納米吸音涂層；防腐涂層；吸波涂層等使用的原材料超細粉碎。在原色粉碎工藝（天然色母粒粉碎）上達到國際 水平。
2、食品、保健品領域：植物果實、動植物提取物、中成藥、天然、合成元素的粉碎能保證其原有元素在粉碎干燥過程中不流失。
3、回收利用領域：低熔點塑料、高自潤滑性物料、廢舊橡膠、生膠原膠的低溫粉碎方式。
4.本系列機械屬于微粉技術，運用于高分子材料類如：聚丙烯、聚乙烯、聚碳酸酯、聚酰胺、聚四氟乙烯、ABS、彈性體、原橡膠、橡膠、酚基、聚酯類等粉碎到100~600目。對高含水量類如：動植物提取物、中成藥、合成纖維、海藻提取物等；強纖維性物料、動物胎盤素、蜂巢、體液的特殊物料粉碎。在聚酯類粉末涂料運用廣泛，羊胎素口服膠囊運用是一大突破。
【粉碎消耗】：
在聚酯類粉末的粉碎對液氮消耗達到了理想效果。（以50型為例）粉碎時液氮消耗300~10000L/噸（根據粉碎的物料性能不同），電能消耗在50~400千瓦時/噸，機械易損件10~30元人民幣/噸。由于物料性能的差異、粉碎要求的差異，在粉碎過程中對能源的消耗有所不同。
【機械自動化】：
機械使用微電腦控制主機供量和氮氣供量?？筛鶕?jù)客戶需要設定微電腦控制系統自動化等級，用戶只需要設定出料細度值的一個參數點，智能化控制系統根據這一參數點為基礎，通過主機電流、機腔壓力、管道流量、物料溫度自動調節各點電源頻率、冷媒閥門大小、空氣補償閥門、出料速度、升溫系統等，達到智能化控制。
【展望】：
1.YM系列深冷式粉碎系統克服了特殊物料在常溫下無法粉碎的難題，通過冷卻回流、出料空氣補償、系統內分級等降低了傳統冷凍粉碎機消耗大的缺點，是國內外 的粉碎機種，填補了國內外此類技術的空白，是物料的粉碎過程必不可少的工具。
2.系列機械：公司同時擁有臥式Y(jié)M系列單級大型粉碎機，UTM系列雙級加速粉碎機，UTM系列采用主機雙極加速，牽引和粉碎一體化設計，是國內外 的低溫深冷粉碎機。
3.配置:全套衛生級SUS304不銹鋼。
4.全系列分為 基本型和升級型。
5.易損件：以粉碎主機外齒圈、內葉輪、管道密封件（標準件）、閥門密封件（標準件）、四氟乙烯密封件。
【技術參數】：
|
序號
|
型號
|
普通主電機功率KW
|
主機轉
r/min
|
總功率KW
|
機械毛重
噸
|
外形m（米）
長*寬*高
防護架除外
|
說明
|
|
1
|
YM50
|
45KW
|
4200/5100
|
55.45
|
3.4
|
3.5*2.2*2.2
|
主機帶輪調速
|
標準機型；45kw主電機采用55kw變頻器，
超細碾磨主機功率為55kw，
|
|
2
|
YM50-P
|
45 KW
|
1000~6700
|
55.45
|
3.6
|
電機變頻調速
|
|
3
|
YM50T-P
|
45 KW
|
1000~6700
|
57.65
|
3.7
|
電機變頻調速
|
|
4
|
YM50F-P
|
45 KW
|
1000~6700
|
59.45
|
3.9
|
電機變頻調速
|
|
5
|
YM50TF-P
|
45 KW
|
1000~6700
|
61.65
|
4.1
|
電機變頻調速
|
|
6
|
YM50T-PC
|
45KW
|
1000~6700
|
57.65
|
3.7
|
變頻加Plc控制
|
|
7
|
YM50F-PC
|
45KW
|
1000~6700
|
59.45
|
3.9
|
變頻加Plc全控
|
|
8
|
YM50TF-PC
|
45 KW
|
1000~6700
|
67.15
|
4.1
|
變頻加Plc全控
|
|
9
|
UTM40-P
|
30KW
|
2000~8000
|
38
|
1.8
|
3*2*1.7
|
電機變頻調速
|
|
|
10
|
UTM40T-P
|
30KW
|
2000~8000
|
40
|
1.9
|
電機變頻調速
|
|
11
|
UTM40T-PC
|
30KW
|
2000~8000
|
40
|
1.9
|
變頻加Plc控制
|
|
12
|
UTM25-P
|
15KW
|
3000~10000
|
21
|
1.6
|
2.1*1.5*1.7
|
電機變頻調速
|
小型機械
|
|
13
|
UTM20-P
|
11KW
|
4000~15000
|
16
|
1.5
|
2*1.2*1.7
|
電機變頻調速
|
微型試驗機型
|
|
14
|
YM60TF-P
|
75KW
|
1000~5000
|
91
|
4.9
|
5*2.2*2.2
|
電機變頻調速
|
大型機械
|
|
15
|
YM80TF-P
|
90KW
|
1000~4000
|
127
|
6.1
|
6*3.4*4
|
電機變頻調速
|
大型機械（可拆卸運輸）
|
