一、主要用途
本機適用于制藥、化工、食品等行業的物料粉碎。
二、工作原理:

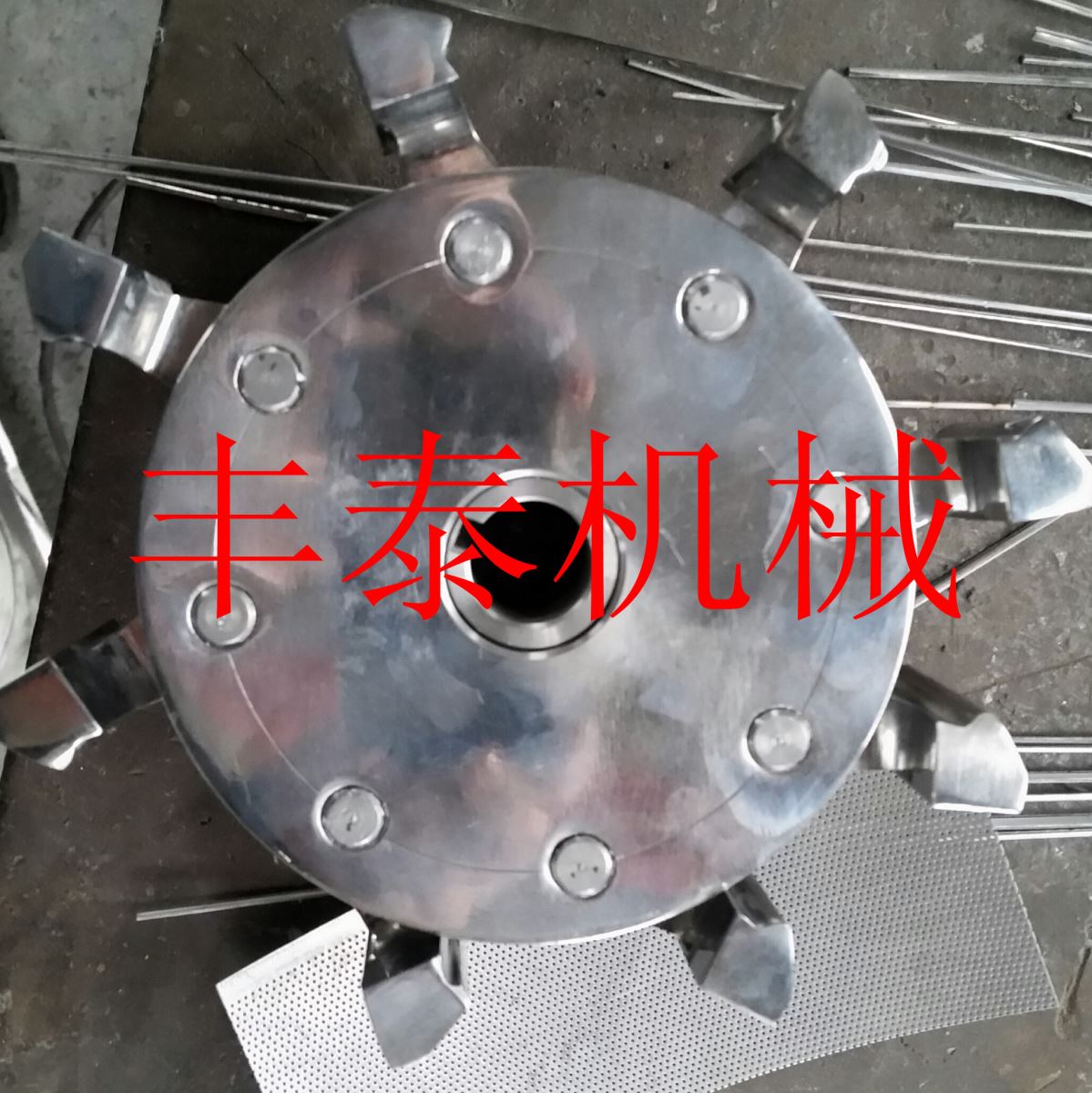

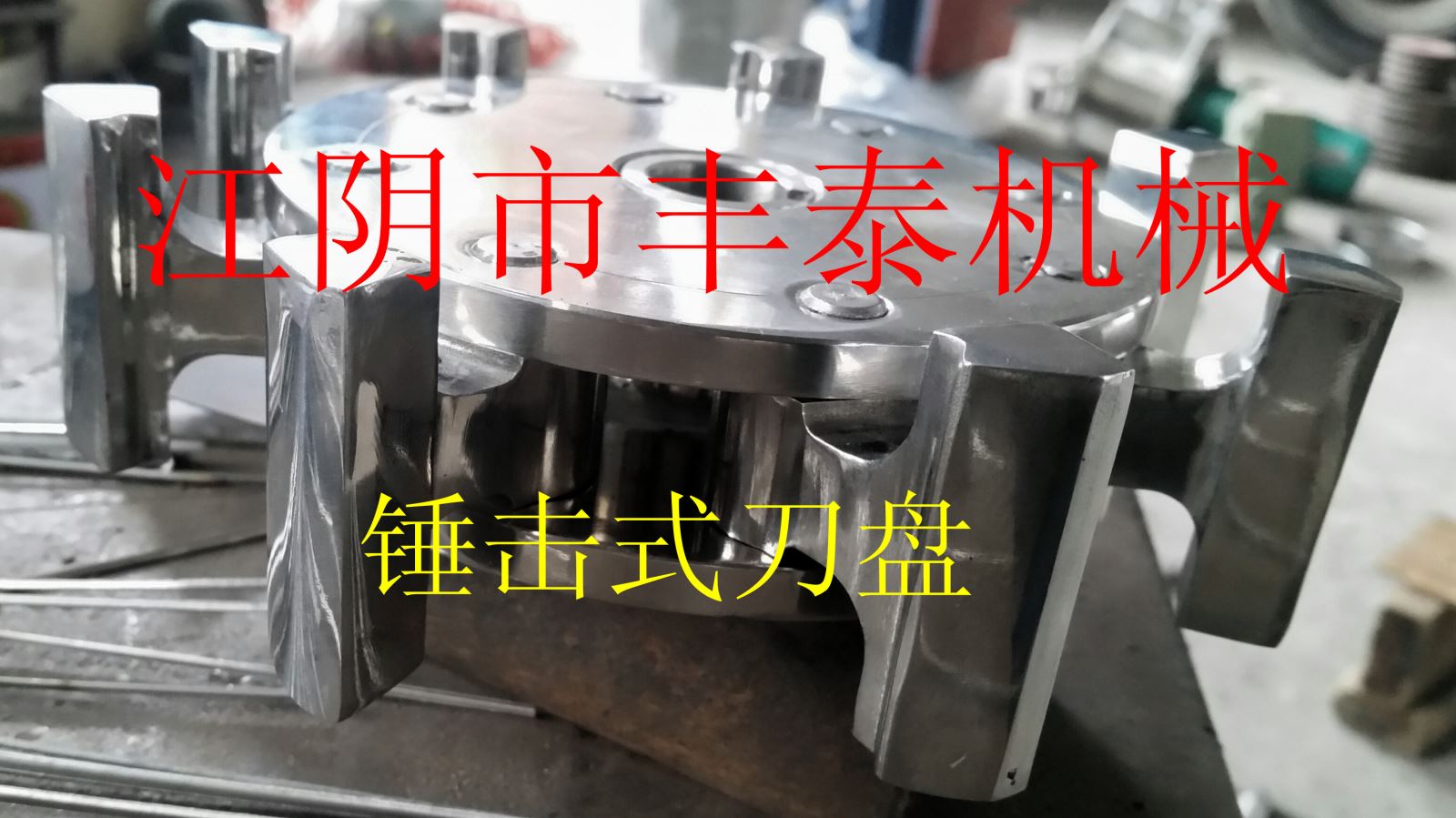

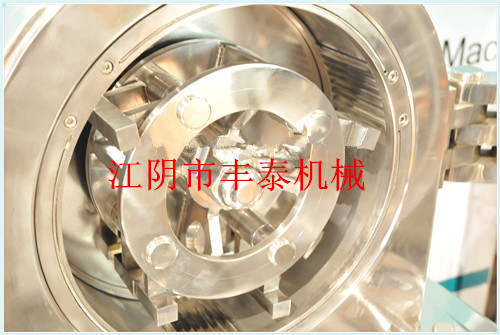

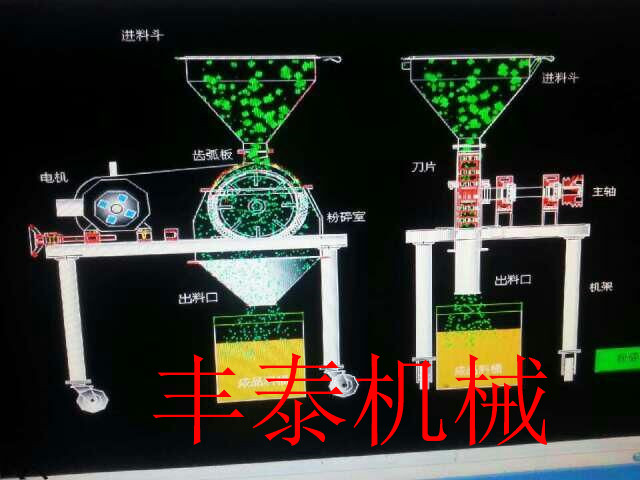

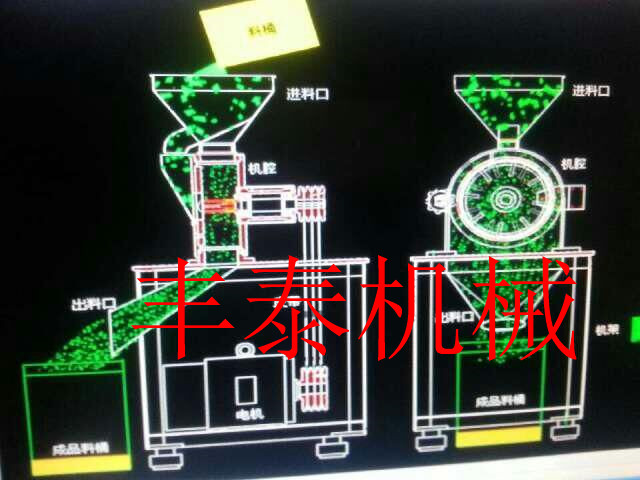

本機利用活動錘頭和固定篩網框的鋸齒間的相對高速運轉,使被粉碎物經鋸齒沖擊、摩擦及物料彼此間碰撞而獲得粉碎。粉碎后物料經過旋轉離心力的作用,可自動通過規定目數的篩網框中排出【粒度大小由更換不同目數的篩網決定】。本機結構簡潔、堅固,運轉平穩,粉碎物料快速、均勻,效果良好。本機全為不銹鋼材料制作,機殼內部(粉碎槽)所有齒槽經精密機加工從而達到表面平滑,易于清理,改變了普通粉碎機內壁粗糙、易積粉、難清理的現象,使食品、藥品、化工等生產符合GMP要求。
三、維護及保養:
1、每次使用前檢查各部件堅固是否牢固。
2、調換篩網,沖洗粉碎機應注意避免水沖入電機、電器和軸承內,以免影響使用壽命,隨時注意保持粉碎機的清潔衛生。
3、為延長軸承的使用壽命,應及時添加潤滑油脂,潤滑用7019-1鋰基潤滑脂。
4、整機每半年檢修一次。注意:不得粉碎金屬,特堅固及高粘度物料。
四、技術參數
型號
|
20B
|
30B
|
40B
|
50B
|
60B
|
生產能力(kg/h)
|
20-150
|
30-300
|
40-800
|
50-1000
|
80-1500
|
主軸轉速(r/min)
|
5800
|
4500
|
3800
|
3200
|
2800
|
進料粒度
|
6
|
10
|
12
|
15
|
15
|
粉碎細度
|
12-120
|
12-120
|
12-120
|
12-120
|
12-120
|
電機功率
|
4
|
5.5
|
7.5
|
11
|
15-18.5
|
外形尺寸(長
×寬×高
|
550×600
×1250
|
600×700
×1450
|
750×800
×1550
|
800×850
×1600
|
1000×900
×1680
|
重量
|
200
|
320
|
550
|
680
|
810
|
